تفاصيل المنتج:
شروط الدفع والشحن:
|
| مكان المنشأ:: | الصين (البر الرئيسي) | الطاقة الأولية (كيلوواط): | 80 |
|---|---|---|---|
| تردد المولد: | 50 هرتز / 60 هرتز | الأبعاد الشاملة: | 130 مم × 112 مم × 39 مم |
| انقطاع اللوحة (الطول * العرض * الارتفاع / مم): | 110 مم × 90 مم | المراقب المالي: | HGM420/410 |
| وزن: | 0.26 كجم | جهد العمل: | DC8.0V إلى 35.0V، مستمر |
| إبراز: | وحدة تحكم التشغيل التلقائي للمولد,جهاز تحكم سرعة المولد,generator speed controller |
||

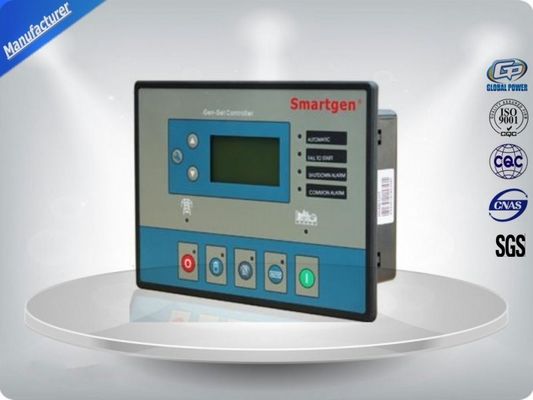

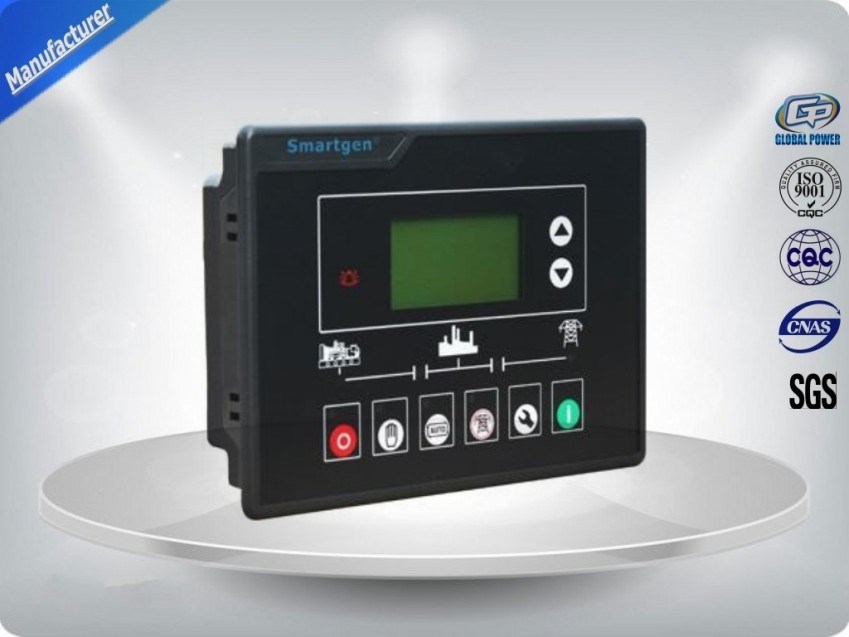

وحدة تحكم التوازي المستمر للمولد 80 كيلو واط استهلاك الطاقة الرئيسي<3 واط
مواصفات HGM410
|
أناالعناصر |
المحتويات |
|
جهد التشغيل |
تيار مستمر 8.0 فولت إلى 35.0 فولت ، مستمر |
|
استهلاك الطاقة |
<3 واط (وضع الاستعداد: ≤2 واط) |
|
إدخال جهد التيار المتردد: 3 مراحل 4 أسلاك 2 مراحل 3 أسلاك مرحلة واحدة 2 أسلاك 3 مراحل 3 أسلاك |
15 فولت تيار متردد - 360 فولت تيار متردد (ph-N) 15 فولت تيار متردد - 360 فولت تيار متردد (ph-N) 15 فولت تيار متردد - 360 فولت تيار متردد (ph-N) 30 فولت تيار متردد - 620 فولت تيار متردد (ph-ph) |
|
تردد المولد |
50 هرتز / 60 هرتز |
|
جهد مستشعر السرعة |
1.0 فولت إلى 24 فولت (القيمة الفعالة) |
|
تردد مستشعر السرعة |
10000 هرتز (كحد أقصى) |
|
إخراج ترحيل البدء |
مزود طاقة 5ADC28V |
|
إخراج الترحيل القابل للبرمجة 1 |
مزود طاقة 5ADC28V |
|
إخراج الترحيل القابل للبرمجة 2 |
مزود طاقة 5ADC28V |
|
إخراج الترحيل القابل للبرمجة 3 |
مزود طاقة 5ADC28V |
|
إخراج الترحيل القابل للبرمجة 4 |
إخراج خالٍ من الجهد 5A AC250V |
|
إخراج الترحيل القابل للبرمجة 5 |
إخراج خالٍ من الجهد 5A AC250V |
|
الأبعاد الكلية |
130 مم × 112 مم × 39 مم |
|
فتحة اللوحة |
110 مم × 90 مم |
|
التيار الثانوي CT |
5A (مصنف) |
|
حالة العمل |
درجة الحرارة: (-25 ~ 70) درجة مئوية ؛ الرطوبة: (20 ~ 93)٪ رطوبة نسبية |
|
حالة التخزين |
درجة الحرارة: (-30 ~ +80) درجة مئوية |
|
مستوى الحماية |
IP55: عند إضافة حشية مطاطية مقاومة للماء بين وحدة التحكم ولوحتها. IP42: عند عدم إضافة حشية مطاطية مقاومة للماء بين وحدة التحكم ولوحتها. |
|
شدة العزل |
الكائن: من بين المدخلات / المخرجات / الطاقة اقتبس المعيار: IEC688-1992 طريقة الاختبار: تيار تسرب AC1.5 كيلو فولت / 1 دقيقة 3 مللي أمبير |
|
وزن |
0.26 كجم |
رسم تخطيطي نموذجي
خدمتنا:
الأداء والخصائص:
يحتوي متحكم سلسلة HGM400 على متغيرين:
HGM410: وحدة بدء التشغيل التلقائي ، فهي تتحكم في المولد لبدء / إيقاف عن طريق إشارة البدء عن بعد ؛
HGM420: بناءً على HGM410 ، أضف مراقبة التيار المتردد الرئيسي ، والتحكم التلقائي في التبديل الرئيسي / المولد (AMF) ، خاصةً المناسبة لنظام التحكم التلقائي المكون من التيار الكهربائي والمولد.
شاشة LCD مقاس 132 × 64 مع إضاءة خلفية ، واجهة لغة اختيارية (الصينية والإنجليزية والإسبانية والروسية) ، تشغيل زر الضغط ؛
تتكيف مع 3 مراحل 4 أسلاك ، مرحلة واحدة 2 أسلاك ، 3 مراحل 3 أسلاك و 2 مراحل 3 أسلاك (120/240 فولت) ، 50/60 هرتز مزود الطاقة ؛
يمكن قياس وعرض الجهد ثلاثي الطور ، والتيار ثلاثي الطور ، والتردد ، والطاقة ؛
للكهرباء الرئيسية: الجهد الزائد / المنخفض ، نقص الطور ؛ للمولد: الجهد الزائد / المنخفض ، التردد الزائد / المنخفض ، التيار الزائد ؛
قياس وعرض دقيق لمعلمات المحرك ،
حماية التحكم: بدء / إيقاف تلقائي ، تشغيل / إيقاف (التحكم في ATS) وعرض الخطأ ؛
مع ETS ، التحكم في الخمول ، التحكم المسبق بالتسخين ، التحكم في التسارع والتباطؤ ، كلها مخرجات ترحيل ؛
إعداد المعلمات: اسمح للمستخدم بتعديل المعلمات وتخزينها في ذاكرة FLASH الداخلية ، والتي لا يمكن فقدها حتى عند إيقاف التشغيل. يمكن تعديل جميع المعلمات من اللوحة الأمامية ، أو عن طريق الكمبيوتر الشخصي عبر محول SG72 ؛
يمكن استخدام أنواع مستشعر درجة الحرارة والضغط مباشرة وتحديدها من قبل المستخدم ؛
يمكن تحديد شروط فصل العمود المرفقي. (التقاط المغناطيسي ، ضغط الزيت ، المولد) ؛
نطاق إمداد الطاقة هو (8 ~ 35) VDC ، ويتكيف مع جهد البدء المختلف ؛
تستخدم جميع المعلمات تعديلًا رقميًا ، والتخلي عن التعديل التناظري لمقياس الجهد التقليدي ، وموثوقية واستقرار أكبر ؛
